基于NaCrO2阴极、闭合硼酸盐固体电解质（closo-borate solid electrolyte）和金属钠阳极，该电池表现出可逆和稳定的循环，在C/20和C/5放电倍率下，其电荷比容量可分别达到85mAh/g和80mAh/g，其充放电分别为20和250次循环，而且，仍具备良好的容量保持率。
Duchene表示，可充电的全固态电池具有更高的能量密度和操作安全性。近年来，已经鉴定了几类具有高离子电导率的固态电解质，但电极与固态电解质之间的兼容性问题，使其整合到完整电池单元中成为挑战。该3V全固态钠离子电池使用基于闭合硼酸盐的电解质、金属钠阳极和NaCrO2阴极，改进了电解质与阴极之间的固相界面，证明了其可在C/20的速率下维持稳定且有效的循环，并进一步讨论了材料对高电压的稳定性。
硼酸盐钠离子导体在20℃时具有0.9mS/cm的高Na+电导率，并具有高达300℃以上的优异的热稳定性，并具备电化学稳定性。此外，由于闭合硼酸盐是无机导体，因此可消除充电时电池起火的危险。

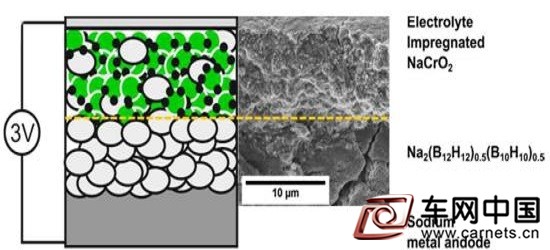

研究人员在添加钠铬氧化物粉末之前，将部分电池电解质溶解在溶剂中。当溶剂蒸发后，他们将阴极粉末复合物与电解液和阳极堆叠在一起，压缩各层以形成电池。该项目的负责人Arndt Remhof表示：“封闭硼酸盐固体电解质可承受3V的电压，而以前研究过的许多固体电解质在相同的电压下会损坏。”
由于电解质的分解，电池在电解液稳定窗口（stability window）外的循环电压下，表现出更快的衰减性。由于枝晶的形成，室温循环是不可能的。
Duchene表示，因此，我们的研究结果证实了固态电池设计的范式转换（change of paradigm），即从电导率改进到界面优化，并证明了在这种高性能全固态电池的新发展战略中，闭合硼酸盐电解液发挥着重要作用。
